Plans de poêle de masse : modèles et conseils de conception

Les plans de poêle de masse constituent le point de départ indispensable pour concevoir un appareil de chauffage au bois à la fois performant, durable et adapté à votre habitation. Contrairement à un poêle classique, le poêle de masse accumule une grande quantité de chaleur dans ses matériaux lourds, puis la restitue lentement par rayonnement pendant plusieurs heures. Son efficacité dépend donc autant du principe de combustion que de la qualité du plan, du choix des matériaux et de l’implantation dans la maison.

Que vous envisagiez une autoconstruction, l’achat d’un kit ou l’intervention d’un artisan spécialisé, il est essentiel de comprendre les différents modèles existants et les contraintes techniques associées. Un mauvais dimensionnement, un conduit mal calculé ou des fondations insuffisantes peuvent compromettre le rendement, la sécurité et le confort thermique. Ce guide détaille les informations à examiner avant de choisir ou dessiner des plans de poêle de masse, avec des repères concrets pour faire un projet cohérent dans une maison neuve ou rénovée.

Comprendre le fonctionnement d’un poêle de masse

Un poêle de masse, aussi appelé poêle à accumulation, est conçu pour brûler rapidement une charge de bois relativement importante à très haute température. La chaleur produite ne part pas immédiatement dans la pièce ni dans le conduit de fumée : elle circule d’abord dans un réseau de canaux ou de cloches internes. Les fumées cèdent progressivement leur énergie aux briques, à la pierre ou au béton réfractaire qui composent la masse du foyer.

Après la flambée, qui dure généralement entre une heure et trois heures selon le modèle, le foyer s’éteint. Le corps du poêle continue toutefois à diffuser une chaleur douce pendant 8 à 24 heures. Cette restitution lente limite les variations de température et crée une sensation de confort très différente de celle d’un convecteur ou d’un poêle métallique léger.

Le principe de l’accumulation thermique

La masse est l’élément central du système. Un appareil pesant entre 1,5 et 4 tonnes emmagasine beaucoup plus d’énergie qu’un poêle en acier de 100 à 200 kg. À puissance égale, il fournit donc une chaleur moins intense mais plus stable. Les surfaces extérieures atteignent souvent 50 à 80 °C en fonctionnement normal, ce qui favorise la diffusion par rayonnement sans surchauffer brutalement l’air ambiant.

Les plans de poêle de masse doivent prévoir le volume du foyer, le parcours des fumées, l’épaisseur des parois et la surface de restitution. Ces éléments sont interdépendants. Un foyer trop grand par rapport à la masse disponible risque d’élever excessivement la température des parois ; un circuit de fumées trop long peut au contraire réduire le tirage et favoriser l’encrassement.

Pourquoi les plans sont déterminants

Les plans ne servent pas uniquement à connaître l’emplacement des briques. Ils permettent de vérifier la stabilité de l’ouvrage, les dimensions du socle, l’accès au ramonage, les distances de sécurité et le raccordement au conduit. Un plan fiable indique aussi les matériaux adaptés à chaque zone : briques réfractaires dans le foyer, mortier spécifique pour les parties chaudes, isolant sous le poêle et matériaux de parement à l’extérieur.

• Le foyer doit assurer une combustion complète avec une arrivée d’air maîtrisée.
• Les canaux ou cloches doivent ralentir les fumées sans gêner leur évacuation.
• La masse doit être suffisante pour stocker l’énergie d’une ou deux flambées quotidiennes.
• Le conduit doit garantir un tirage stable, quelle que soit la météo.
• Les trappes de visite doivent rester accessibles après la construction.

Choisir le modèle adapté à son habitation

Il n’existe pas un seul type de plan de poêle de masse. Le meilleur modèle dépend de la surface chauffée, de la qualité de l’isolation, de la configuration des pièces, de la présence d’un étage et des habitudes des occupants. Dans une maison ancienne peu isolée, un poêle de masse ne remplace pas toujours à lui seul l’ensemble du chauffage. Dans une construction très performante, un appareil trop puissant peut au contraire provoquer une surchauffe.

Avant de comparer des modèles, il est utile de réaliser un bilan thermique du logement. Une habitation récente bien isolée peut avoir un besoin inférieur à 40 kWh par mètre carré et par an, tandis qu’une maison ancienne non rénovée peut dépasser 200 kWh/m²/an. L’écart est considérable : les plans doivent être adaptés au besoin réel et non à la seule surface habitable.

Poêle à canaux, poêle à cloches et rocket stove

Le poêle à canaux est l’un des modèles les plus connus. Les fumées parcourent plusieurs conduits verticaux ou horizontaux avant de rejoindre la cheminée. Son plan exige un tracé précis et des trappes de nettoyage bien positionnées. Le poêle à cloches fonctionne différemment : les gaz chauds montent dans une ou plusieurs chambres où ils se stratifieraient naturellement avant de redescendre en se refroidissant. Cette conception peut offrir une grande souplesse de forme.

Le rocket stove de masse repose sur un foyer isolé, souvent en forme de J ou de L, qui permet une combustion très vive. Il est fréquemment associé à un banc chauffant. Bien conçu, il peut être sobre en bois, mais son dimensionnement, sa conformité et la gestion de ses températures demandent une solide maîtrise technique. Les plans trouvés gratuitement en ligne doivent être examinés avec prudence, car ils ne tiennent pas toujours compte des règles françaises ni des caractéristiques du bâtiment.

Type de poêle	Atout principal	Point de vigilance	Usage conseillé
Poêle à canaux	Accumulation importante et conception éprouvée	Nettoyage des canaux et tirage à calculer	Maison principale avec besoin de chauffage régulier
Poêle à cloches	Souplesse de conception et bon échange thermique	Étude des volumes et sorties de fumées	Projet sur mesure ou autoconstruction accompagnée
Poêle en kit	Plans, composants et notices généralement fournis	Coût d’achat et montage selon les prescriptions	Particulier recherchant une solution sécurisée
Rocket stove de masse	Combustion intense et faible consommation possible	Réglementation, isolation du foyer et retours d’expérience	Projet technique étudié avec un professionnel

Déterminer la puissance et le poids

La puissance nominale affichée n’est pas le seul indicateur pertinent. Pour un poêle de masse, il faut surtout considérer l’énergie délivrée par flambée et la durée de restitution. Un appareil de 2 tonnes peut stocker approximativement 20 à 40 kWh selon sa composition, son rendement et la température atteinte. Cela peut convenir à une maison de 80 à 140 m² très correctement isolée, mais chaque cas doit être calculé.

Le poids est une contrainte majeure. Un poêle de 2,5 tonnes installé sur une emprise de 1,5 m² représente une charge très élevée sur le plancher. Dans de nombreux projets, une dalle béton armée ou une fondation indépendante est indispensable. Les plans doivent donc être transmis au maçon ou au bureau d’études structure avant le démarrage des travaux.

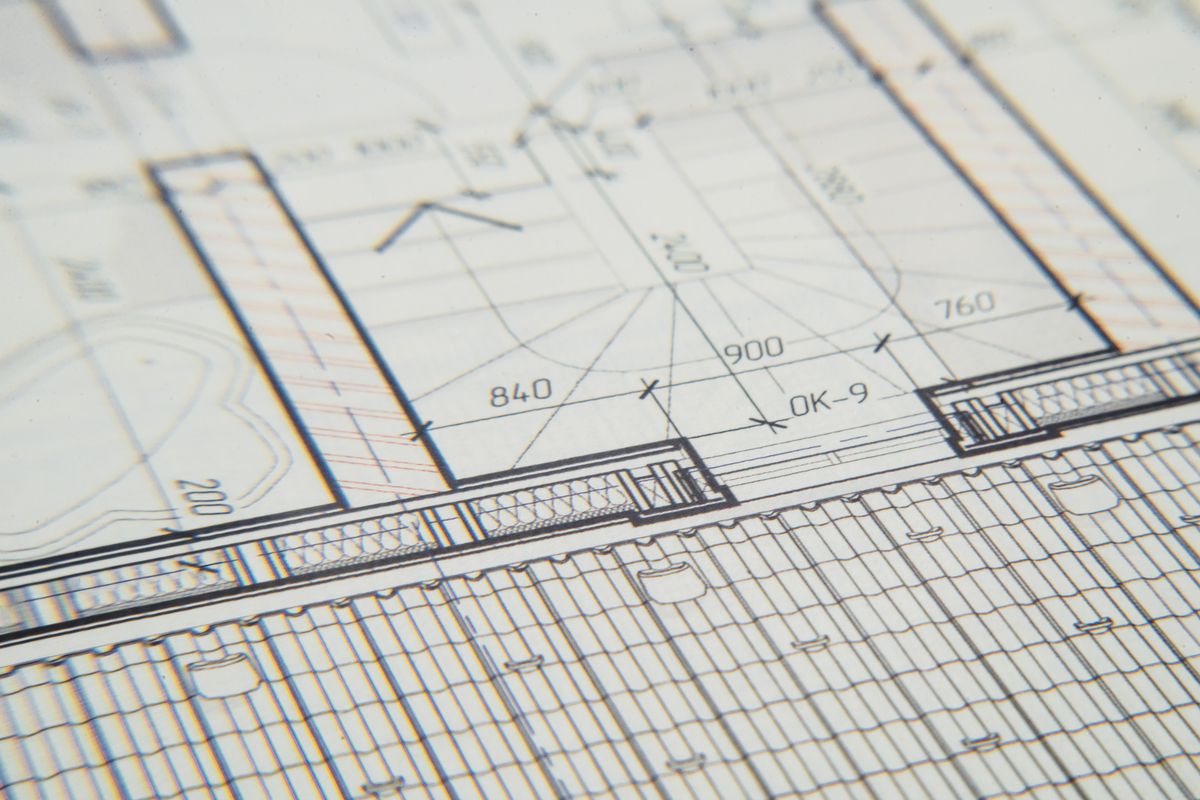

Lire et préparer des plans de poêle de masse

Des plans de poêle de masse complets comportent habituellement plusieurs vues : plan de fondation, coupe verticale, élévations, détail du foyer, circulation des fumées, emplacement du conduit et calepinage des briques. Un simple dessin en perspective peut aider à visualiser le résultat, mais il ne suffit pas pour construire un appareil sûr. Il faut pouvoir identifier chaque couche et chaque pièce technique.

Si vous achetez un kit, vérifiez que la documentation comprend une notice de montage en français, une liste de composants, des indications de mortier, les tolérances de montage et les consignes de séchage. Pour une autoconstruction, privilégiez les plans validés par un professionnel compétent ou accompagnés d’une formation pratique.

Les cotes indispensables à contrôler

Les dimensions exactes varient selon le modèle, mais plusieurs données doivent toujours apparaître. La largeur et la profondeur du foyer définissent la quantité de bois admissible. La hauteur de la porte influence la combustion et la sécurité. La section du conduit de raccordement, le diamètre du conduit de fumée et la hauteur totale de la cheminée doivent rester cohérents avec l’appareil.

• L’emprise au sol, y compris les protections et les bancs éventuels.
• La hauteur du poêle et la distance jusqu’au plafond combustible.
• La dimension de la porte de foyer et de la vitre.
• La section, la longueur et les changements de direction des canaux internes.
• La position de l’arrivée d’air extérieur et du raccordement au conduit.
• Les accès aux trappes de ramonage et de décendrage.

Prévoir l’orientation dans la maison

Un poêle de masse rayonne principalement dans les pièces visibles depuis son emplacement. Il est donc idéalement placé au centre de l’habitation, dans une zone ouverte reliant séjour, cuisine et circulation. Installer le poêle contre un mur extérieur réduit une partie de son intérêt, car une proportion de la chaleur est alors dirigée vers une paroi plus froide.

Dans une maison à étage, certains plans prévoient une montée de chaleur ou un conduit traversant les niveaux. Cette solution doit être conçue avec attention : la trémie, les écarts au feu et les traversées de plancher sont des points sensibles. Un poêle placé dans un salon fermé chauffera très bien cette pièce, mais beaucoup moins les chambres éloignées. Il faut donc anticiper les besoins pièce par pièce.

Matériaux et composants à intégrer dans le projet

La qualité des matériaux conditionne la durée de vie du poêle. Les zones soumises aux températures les plus élevées, notamment la chambre de combustion et le départ des fumées, nécessitent des matériaux réfractaires capables de résister aux chocs thermiques. Les briques décoratives ordinaires, les parpaings ou les mortiers de maçonnerie courante ne doivent pas être employés dans le cœur chaud de l’appareil.

Les plans doivent distinguer clairement les éléments structurels, les éléments accumulants, les isolants et les pièces métalliques. Cette distinction évite les erreurs de commande et facilite le chantier. Elle permet également de chiffrer le budget avec plus de précision.

Briques, pierre et mortiers

Les briques réfractaires denses sont souvent utilisées pour le foyer et les canaux, car elles supportent de fortes températures tout en stockant bien la chaleur. La stéatite est appréciée pour ses qualités d’accumulation et son aspect esthétique, mais elle augmente le coût du projet. La brique pleine, la terre crue et certains enduits terre peuvent être employés dans les parties moins chaudes, sous réserve de respecter les règles de conception.

Le mortier réfractaire doit être choisi selon la température de service et les recommandations du fabricant. Dans certaines zones, les assemblages sont réalisés avec des joints très minces ou à sec afin de permettre la dilatation. Il ne faut jamais improviser un mélange de ciment classique dans le foyer : il peut fissurer rapidement sous l’effet de la chaleur.

Éléments techniques souvent oubliés

Un plan sérieux inclut les composants qui ne se voient plus une fois le poêle terminé. Il s’agit notamment de la porte de foyer homologuée, de la grille éventuelle, du cendrier, des registres, des trappes de visite, des joints, des plaques de protection et de l’arrivée d’air. Ces pièces influencent directement l’étanchéité et la qualité de combustion.

Le conduit de fumée représente aussi une part importante du budget. Un conduit isolé de qualité, correctement dimensionné, limite les risques de condensation, améliore le tirage et sécurise la traversée de toiture. Prévoir ce poste dès la lecture des plans évite de découvrir trop tard une incompatibilité entre le poêle, la charpente et la sortie en toiture.

Respecter l’implantation, la sécurité et les normes

La conception d’un poêle de masse ne peut pas se limiter à la performance thermique. La sécurité incendie, la ventilation et l’évacuation des fumées sont prioritaires. En France, l’installation doit respecter les règles applicables aux conduits de fumée et aux appareils de chauffage au bois, notamment les prescriptions du NF DTU 24.1 pour les travaux de fumisterie. Les notices des fabricants et les exigences de l’assurance habitation doivent également être prises en compte.

Dans le cadre d’une construction neuve ou d’une rénovation importante, une vérification par un professionnel qualifié est fortement recommandée. Elle est particulièrement utile pour les projets d’autoconstruction, les maisons à ossature bois, les bâtiments anciens et les installations avec conduit existant.

Distances de sécurité et protection du sol

Les écarts au feu varient selon le matériau du conduit, la température de surface, les parois voisines et les instructions du fabricant. Il est indispensable de conserver une distance suffisante entre le poêle, le conduit et tout élément combustible : bois, placo sur ossature bois, meubles, rideaux, poutres ou revêtements de sol. Les plans doivent faire apparaître ces distances, et non seulement les dimensions de maçonnerie.

Le sol sous l’appareil doit supporter la charge et résister à la chaleur. Une dalle minérale est souvent la solution la plus simple. Sur un plancher bois, une étude spécifique est nécessaire pour vérifier la reprise de charge. L’ajout d’une plaque de protection ne remplace pas une structure capable de porter plusieurs tonnes.

Air de combustion et qualité de l’air intérieur

Les logements récents sont de plus en plus étanches. Dans ce contexte, un poêle qui prélève l’air directement dans la pièce peut perturber une VMC ou manquer d’oxygène pendant la flambée. Une arrivée d’air extérieure dédiée est souvent préférable, voire nécessaire selon le projet. Son diamètre, son cheminement et sa protection contre les rongeurs doivent figurer sur les plans.

Évitez également d’installer un extracteur puissant dans la même pièce sans étude préalable. Une hotte de cuisine peut créer une dépression et provoquer un refoulement des fumées. Le confort d’un poêle de masse repose aussi sur une bonne gestion de la ventilation générale de la maison.

Construire un poêle de masse étape par étape

Construire un poêle de masse demande rigueur, patience et méthode. Même avec des plans détaillés, il est prudent de participer à un stage, de consulter un fumiste ou de faire contrôler les étapes critiques. Une erreur cachée dans le foyer ou dans un canal ne peut généralement être corrigée qu’en démontant une partie importante de l’ouvrage.

Le chantier doit être organisé avant le premier montage : stockage des briques à l’abri, zone de découpe, outils adaptés, contrôle du niveau et protection des finitions intérieures. Les matériaux réfractaires sont lourds ; il faut anticiper leur manutention pour ne pas fragiliser le sol ni se blesser.

Les principales phases du chantier

• Préparer la fondation ou la dalle porteuse et vérifier son parfait niveau.
• Installer l’isolation sous le foyer lorsque le plan la prévoit.
• Monter le socle, le foyer et les éléments de combustion en respectant le calepinage.
• Poser les canaux ou les cloches, puis les trappes de visite.
• Raccorder le poêle au conduit de fumée selon les règles de fumisterie.
• Réaliser le parement, les bancs chauffants ou les finitions après contrôle technique.
• Observer un séchage progressif avant les premières flambées complètes.

Chaque rang de briques doit être vérifié avec un niveau et une équerre. Une légère erreur au départ peut créer un décalage important sur un appareil de deux mètres de haut. Photographier les étapes avant la fermeture des canaux est aussi une excellente pratique : ces images facilitent les futurs entretiens ou diagnostics.

Le séchage et les premiers feux

Un poêle maçonné contient toujours de l’humidité, provenant des briques, du mortier et des enduits. Le séchage ne doit pas être précipité. Après le temps de repos conseillé par le constructeur ou l’artisan, on commence par de très petits feux avec du bois parfaitement sec. La montée en température s’effectue sur plusieurs jours, voire plusieurs semaines pour un appareil massif récemment enduit.

Des fissures superficielles dans un enduit peuvent apparaître pendant cette phase. Elles ne sont pas toujours graves, mais toute fissure importante, odeur de fumée, difficulté de tirage ou surchauffe anormale doit conduire à arrêter l’utilisation et à demander un avis professionnel. Un contrôle du conduit et de l’étanchéité est indispensable avant une utilisation intensive.

Optimiser le rendement, l’usage et l’entretien

Un poêle de masse bien construit doit aussi être correctement utilisé. Son rendement dépend largement du combustible et de la conduite du feu. Le bois doit être sec, avec un taux d’humidité idéalement inférieur à 20 %. Des bûches humides consomment une partie de l’énergie pour évaporer l’eau, encrassent le foyer et augmentent les émissions polluantes.

Le fonctionnement optimal consiste généralement à réaliser une flambée vive, avec des bûches fendues adaptées à la taille du foyer et une arrivée d’air ouverte au démarrage. Une fois la combustion terminée, on évite de faire couver le feu. Le poêle restitue ensuite l’énergie accumulée sans qu’il soit nécessaire de maintenir des braises pendant des heures.

Adapter les flambées à la météo

En mi-saison, une petite flambée quotidienne ou une flambée espacée peut suffire dans une maison bien isolée. En période froide, certains appareils sont conçus pour recevoir deux charges par jour, souvent matin et soir. Il faut toutefois respecter la quantité maximale de bois indiquée dans les plans ou par le fabricant. Surcharger un poêle de masse peut détériorer les matériaux, provoquer une température excessive des fumées et réduire sa durée de vie.

Un hygromètre, un thermomètre d’ambiance et, si possible, un thermomètre de fumées permettent de mieux comprendre le comportement de l’installation. Après quelques semaines d’usage, vous pourrez ajuster la quantité de bois et la fréquence des flambées selon l’inertie réelle de la maison.

Entretien annuel et suivi de l’installation

Le ramonage du conduit doit être réalisé selon la réglementation locale et les obligations de votre contrat d’assurance. Les trappes prévues sur les plans servent à retirer les cendres fines déposées dans les canaux. Leur accessibilité est donc essentielle : un poêle très esthétique mais impossible à nettoyer correctement perdra progressivement en performance.

Inspectez régulièrement les joints de porte, les briques du foyer, les fissures éventuelles et l’état du conduit visible. Un joint usé peut modifier l’arrivée d’air ; une brique réfractaire très dégradée doit être remplacée. Conservez les plans, les photographies du chantier et les factures des composants : ils constituent un dossier utile pour l’entretien, l’assurance et une éventuelle revente de la maison.

Conclusion : concevoir un projet durable et confortable

Des plans de poêle de masse bien étudiés permettent de créer un chauffage au bois particulièrement agréable, économique à l’usage et durable. L’objectif n’est pas seulement de construire un bel appareil : il s’agit d’équilibrer la puissance, la masse, le parcours des fumées, la résistance du sol, le conduit et la distribution de chaleur dans toute la maison. Plus le projet est préparé en amont, moins les risques d’erreur et de surcoût sont importants.

Avant de vous lancer, analysez l’isolation de votre logement, estimez vos besoins de chauffage et choisissez un modèle adapté à votre rythme de vie. Les kits documentés et l’accompagnement d’un artisan représentent souvent une solution rassurante, surtout pour un premier projet. L’autoconstruction reste envisageable pour un bricoleur expérimenté, à condition de s’appuyer sur des plans fiables, une formation et un contrôle attentif des règles de sécurité. Un poêle de masse correctement conçu peut alors devenir le cœur chaleureux de la maison pendant plusieurs décennies.
